Dépannage Electrique, savoir reconnaître une rupture du neutre ou un court-circuit ! Le Grand Quiz de l'Électricien : 4 Pannes. Saurez-vous les démasquer ?
- samuelfloucat
- 29 oct.
- 3 min de lecture
Dépannage Electrique !
Le Grand Quiz de l'Électricien : 4 Pannes... Saurez-vous les démasquer ?
Salut les pros du multimètre ! 🕵️♂️
Ces derniers temps, nous avons fait une tournée complète de la "Maison des Horreurs" d'un réseau Basse Tension.
Nous avons vu des pannes dignes d'un film catastrophe :
Le Neutre qui claque la porte 🚪 (Rupture du Neutre), créant un chaos de surtensions et de sous-tensions.
La Phase Fantôme 👻 (Rupture de Phase), qui disparaît et sème la zizanie dans les tensions.
Le Duel au Sommet 🥊 (Court-circuit Phase-Phase), où les tensions s'effondrent.
Le Câlin Mortel 🤝 (Phase-Neutre ou Phase-Terre), où l'on a vu que la mise à la terre du neutre est le véritable super-héros de l'installation.
La grande conclusion de tout cela ? Un réseau électrique vous PARLE ! 🗣️
Chaque panne a une signature unique, et votre multimètre est le stéthoscope qui vous permet de lire les symptômes.
Assez parlé, place à l'action !
🧐 L'Interro Surprise : DEVINEZ LA PANNE !
Voici 4 cas pratiques. Les mesures de tension ont été prises sur un réseau triphasé (normalement 230V/400V). À vous de poser le diagnostic !
CAS N°1 :
V1 = 380V (Oups ! 📈)
V2 = 230V
V3 = 130V
CAS N°2 :
V1 = 230V
V2 = 230V
V3 = 0V
U31 = 230V
CAS N°3 :
V1 = 230V
V2 = 230V
V3 = 230V
U23 = 0V
CAS N°4 :
V1 = 230V
V2 = 0V
V3 = 230V
U12 = 230V
U23 = 230V
U31 = 400V
💡 Les Solutions (Ne trichez pas !)
Alors, vous avez trouvé ? Vérifions ensemble !
CAS N°1 : Rupture du Neutre sur Réseau Déséquilibré
Diagnostic : C'est le cauchemar absolu : la Rupture du conducteur de neutre avec une prise de terre du neutre mal dimensionné.
Pourquoi ? C'est la signature classique ! Sur un réseau déséquilibré, la coupure du neutre provoque un déséquilibre très important des tensions simples. La phase la moins chargée (V1) subit une surtension très nette , tandis que la phase la plus chargée (V3) a une chute de tension. C'est la panne la plus dangereuse pour vos équipements !

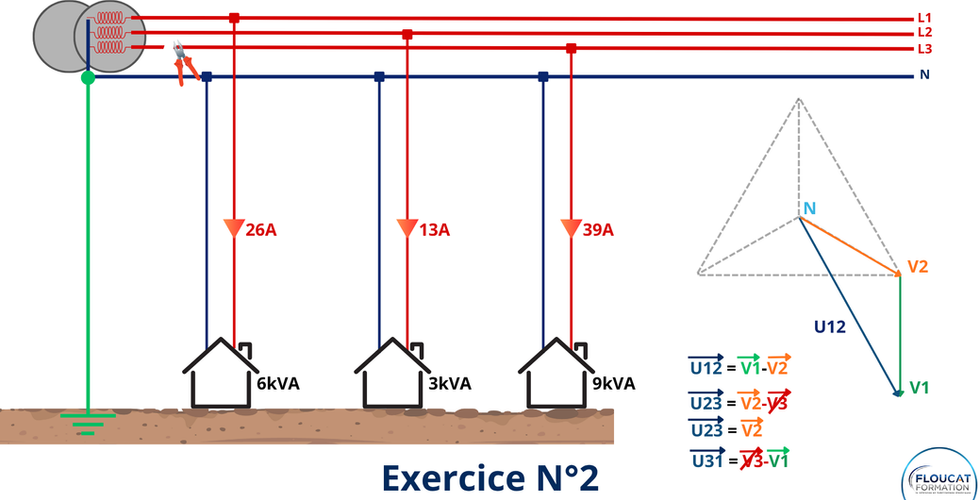

CAS N°2 : Rupture de la Phase 3
Diagnostic : Rupture d'un conducteur de phase (la Phase 3).
Pourquoi ? Les indices sont clairs : la tension simple de la phase 3 est nulle (V3 = 0V). Comme le précise l'analyse, la tension composée entre cette phase défaillante et une phase saine (U31) devient alors égale à une tension simple (230V).
CAS N°3 : Court-Circuit Phase-Phase
Diagnostic : Court-circuit entre la Phase 2 et la Phase 3.
Pourquoi ? Les tensions simples paraissent normales (ce qui suggère un défaut "en début de réseau"). En revanche, la tension composée entre les deux phases en défaut (U23) est nulle. C'est le signe d'un contact direct entre P2 et P3.
CAS N°4 : Défaut d'isolement entre la Phase 2 et la terre.
Diagnostic : Contact entre la phase 2 et la terre.
Pourquoi ? Au point de défaut la tension V2 est nulle, les tensions composées U12 et U23 sont équivalentes à des tensions simples, les tensions V1, V3 et U31 sont normales.eM
Le Mot de la Fin
Alors, quel est votre score ? 4/4 ?
Si vous ne devez retenir qu'une seule chose de toute cette série, c'est celle-ci : la plupart des scénarios catastrophes (surtensions, dangers pour les personnes) sont évités ou maîtrisés par un seul héros discret... une bonne mise à la terre du neutre !. C'est elle qui limite les surtensions et transforme un danger mortel en un simple court-circuit gérable.
Restez curieux, restez prudents, et gardez votre multimètre à portée de main !
