Les Vérificateurs d'Absence de Tension (VAT) BT EN 61243-3

Un VAT, ou Vérificateur d'Absence de Tension, ou encore dispositif de vérification d'absence de tension, est un appareil permettant de vérifier après coupure de l'installation électrique que celle-ci est bel et bien coupée, en contrôlant qu'il n' y a effectivement plus de tension. Il s'agit d'une fonction spécifique, à ne pas confondre avec une simple détection de tension ou une mesure de tension.

Extrait de la norme NF C 18-510/A1:

"C.4.7 Dispositifs de vérification d’absence de tension Au sens des normes en vigueur, les « vérificateurs d’absence de tension » ou « DISPOSITIFS DE VERIFICATION D’ABSENCE DE TENSION » sont des « détecteurs de tension » conçus spécifiquement pour vérifier l’absence de tension nominale et remplissant cette fonction.

NOTE Les appareils qui évaluent la tension à distance ne sont pas considérés comme des VAT.

On reconnaît un DISPOSITIF DE VERIFICATION D’ABSENCE DE TENSION répondant aux exigences essentielles de sécurité aux points suivants : le double triangle (voir Figure C.1), la date de fabrication et la référence à la norme pertinente.

C.4.7.1 Dispositions générales à tous les dispositifs de vérification d’absence de tension Immédiatement avant chaque OPERATION de VERIFICATION D’ABSENCE DE TENSION (VAT) et immédiatement après, il est obligatoire de vérifier le bon fonctionnement du DISPOSITIF DE VERIFICATION D’ABSENCE DE TENSION utilisé, soit à l’aide de pièces sous tension accessibles, soit à l’aide d’un dispositif à source indépendante prévue par le constructeur. En complément de cette mesure, l’emploi, l’entretien, le stockage, la VERIFICATION et les limites d’utilisation d’un DISPOSITIF DE VERIFICATION D’ABSENCE DE TENSION doivent tenir compte des prescriptions de la notice d’instructions du fabricant."

Pour plus d'informations, se référer à la norme NF C 18-510/A1, également disponible sur le site de l'AFNOR.

Aussi, la norme NF C 18-510 explique qu'un détecteur conforme EN 61243-3 (les détecteurs bipolaires basse-tension) se doivent d'avoir des pointes IP2x. Les pointes peuvent être interchangeables ou fixes, mais doivent avoir un dispositif de protection IP2x afin d'empêcher l'utilisateur de l'appareil d'être en contact avec un conducteur nu sous tension.

Extrait de la norme NF C 18-510/A1:

"C.4.7.4 Détecteurs basse tension : 0 kV à 1 kV (norme NF EN 61243-3) Les détecteurs de tension basse tension doivent avoir des pointes de touches IP2X Les détecteurs utilisables à l’extérieur doivent répondre à des spécifications propres à leurs conditions d’emploi. Ils sont classés en deux catégories climatiques de la manière suivante :"

Que signifie concrètement IP2X ?

Voir l'article : L'indice de protection IP2X (habilitation-electrique-toulouse.com)

IP2X signifie que les pointes de touche (livrées avec l'appareil ou achetables séparément), possèdent un dispositif permettant de protéger l'utilisateur contre les risques électriques lors des interventions.

Si la partie métallique des pointes de touche en contact direct avec le circuit sous tension n'est pas correctement protégée ou isolée, l'intervenant risque une électrisation.

Selon les appareils, les pointes de touche seront soit intégrées à l'appareil et non retirables (si ces pointes sont IP2X, on parlera alors d'appareil "complètement IP2X"), soit intégrées, mais débrochables, en IP2X ou non, ou encore proposées en option de l'appareil.

En France, l'application de la norme NF C 18-510 est obligatoire depuis sa publication.

Ainsi, puisque cette norme oblige l'usage de pointes IP2x sur les VAT (voir plus haut l'extrait de le norme y faisant référence), si vous devez vous équiper d'un vérificateur d'absence de tension il vous faudra choisir un modèle avec des pointes IP2X ou compatible avec des pointes IP2X que vous pourriez acheter séparément.

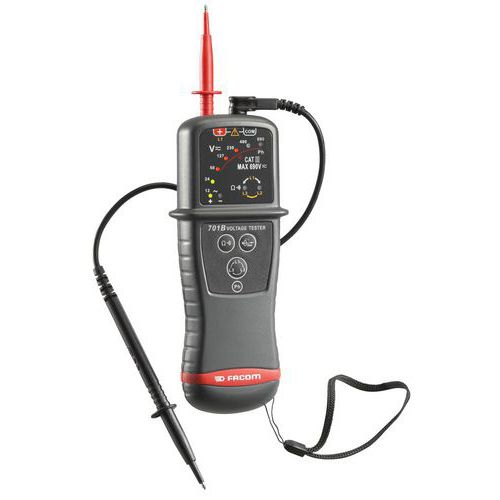

Exemple extrait d'un catalogue:

DDT vs VAT

Il faut bien faire attention à ne pas confondre un Détecteur De Tension (DDT) avec un Vérificateur d'Absence de Tension (VAT).

DDT

Un DDT, permet de contrôler la présence de tension sur une installation électrique en fonctionnement.

Ainsi, le DDT indiquera par un BIP sonore et l'affichage d'une valeur (par LED ou par un écran LCD) ainsi que d'un signal lumineux, la présence d'une tension aux bornes du circuit en cours de test (Prise électrique, disjoncteur au tableau, etc...).

Ce type d'instrument nécessite obligatoirement une alimentation par pile pour fonctionner.

VAT

Un VAT, permet de vérifier l'absence de tension sur une installation électrique coupée.

Il permet de vérifier entre autre qu'un disjoncteur remplit bien son rôle, et que l'on peut intervenir sur l'installation en toute sécurité.

Le VAT, contrairement au DDT, fonctionne parfaitement sans piles. Il est ainsi possible de l'utiliser en VAT et/ou en DDT alors même que les piles de celui-ci sont hors services ou manquantes.

Aussi, un VAT possède un mode d'Autotest permettant de vérifier son bon fonctionnement, ce qui n'est pas le cas sur un simple DDT.

Ce mode d'autotest nécessite que les piles de l'appareil soient présentes et en bon état de fonctionnement. La présence de l'autotest sur un VAT est obligatoire pour que celui-ci soit conforme aux normes, il est le seul garant du bon fonctionnement de l'appareil.

Un DDT non prévu pour effectuer une VAT ne pourra donc ainsi jamais être utilisé comme VAT, alors que l'inverse est parfaitement possible.

Aussi, bien que certains VAT peuvent posséder des fonctions supplémentaires, il n'est pourtant pas possible d'utiliser un appareil de mesure comme un VAT, cela étant strictement interdit par les normes.

Comment choisir

Gammes de tension

La plupart des VAT que l'on trouve sur le marché ont une gamme de tension de 12/24V AC jusque 600/750V AC voire 1000V AC pour certains.

Il vous faudra alors choisir un VAT en fonction de votre application.

Par exemple, pour une vérification d'absence de tension sur une installation électrique à un domicile, on pourra se contenter d'un VAT classique, la tension secteur à vérifier n'excédant pas 250V AC en monophasé, voire 380V AC en triphasé.

Attention, si une partie de l'installation est branchée en très basse tension (12 ou 24V), il faudra également faire attention à choisir un VAT en fonction de la gamme minimale de tension de ce dernier.

Méthodes de signalisation

Les VAT sont pourvus de 3 méthodes de signalisation:

• La signalisation par LED: Une LED s'allumera en cas de présence de tension. Il y a 2 méthodes: soit une LED s'affiche indiquant une présence de tension, soit l'on aura une échelle à LED, et une des LEDs, ou une série de LEDs, s'allumera en cas de présence de tension. Dans ce dernier cas, on connaîtra la valeur approximative de tension détectée.

• La signalisation par affichage de la valeur sur un écran LCD: Affiche la valeur exacte de la tension détectée.

• La signalisation par son: Indique par un signal sonore la présence de tension

En général, un VAT possède au minimum les signalisations par LED et sonore. D'autres modèles peuvent avoir en plus l'affichage LCD.

Autres fonctions

Certains VAT possèdent des fonctions supplémentaires comme le test de continuité par exemple. Si votre besoin va un peu plus loin que la simple vérification d'absence de tension, il pourra être intéressant de choisir un modèle avec test de continuité ou encore une mesure de résistance.

Méthode de mesure

La vérification d’absence de tension doit être effectuée sur chaque conducteur actif, y compris le neutre et avec la terre.

Immédiatement avant et après chaque opération, il est indispensable de vérifier le bon fonctionnement du VAT (Mode Autotest).

Aussi, afin d'exécuter une vérification d'absence de tension en toute sécurité il est nécessaire d'être équipé d'équipements de protection (gants isolants, écran facial, etc....), et de délimiter une zone de travail sécurisée.

Lors de l'utilisation d'un VAT sur une installation mise hors tension, lorsqu'on branchera le VAT au circuit à tester, l'appareil semblera ne pas réagir.

Cela est normal car en mode VAT, l'absence de tension est indiquée par l'absence d'affichage (LED ou écran LCD) et d'émission sonore.

D'où l'importance de bien contrôler l'état de fonctionnement de son VAT entre chaque opération afin de s'assurer que l'absence d'indication sur le VAT est bien dû à l'absence de tension sur le circuit testé et non un défaut d'appareil.
